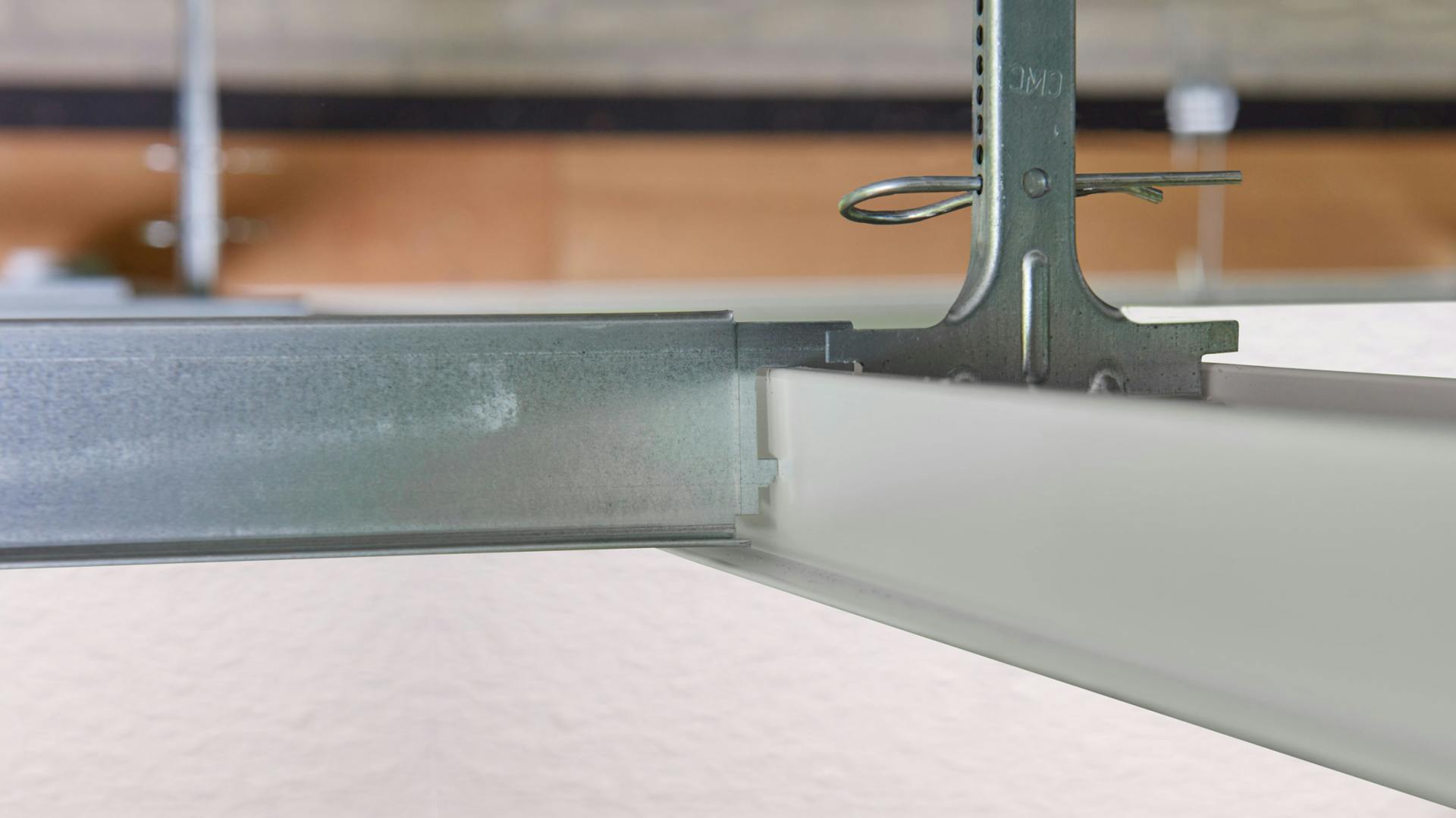

Chicago Metallic Bandraster + Standard Z

Alakattojärjestelmä on ihanteellinen ratkaisu suuriin tiloihin, joissa halutaan luoda tyylikäs ja yhtenäinen lineaarinen kattokuviointi
Lataa tuotekortti
Lataa tuotekortti
Takaisin
Tarjoaa erinomaista joustavuutta suurten jännevälien ja väliseinien sijoittelussa
Yhdistää Bandraster-pääkannattimen (saatavana viidessä eri leveydessä, BR 50 mm – BR 150 mm) ja sarjan Z-profiileja, jotka asennetaan kohtisuoraan pääkannattimeen, mikä varmistaa järjestelmän vakauden
Takaisin

Ominaisuudet

Kantokyky Kantokyky

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 40 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 2790 2540 2370 2240 2100
400 2650 2390 2220 2100 1970
500 2540 2280 2120 2000 1870
600 2440 2190 2030 1920 1790

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 50 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 3220 2930 2740 2600 2430
400 3060 2770 2580 2440 2280
500 2930 2640 2450 2320 2170
600 2830 2540 2360 2220 2080

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 60 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 3460 3160 2960 2810 2640
400 3290 2990 2780 2640 2470
500 3160 2850 2650 2510 2350
600 3050 2740 2550 2400 2250

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 70 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 3770 3450 3230 3070 2880
400 3590 3260 3040 2880 2700
500 3450 3120 2900 2740 2570
600 3330 3000 2790 2630 2460
Korroosion kestävyys Korroosion kestävyys B
Reagoiminen tuleen Reagoiminen tuleen A1
Ympäristö Ympäristö Täysin kierrätettävä
Back

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 40 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 2790 2540 2370 2240 2100
400 2650 2390 2220 2100 1970
500 2540 2280 2120 2000 1870
600 2440 2190 2030 1920 1790

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 50 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 3220 2930 2740 2600 2430
400 3060 2770 2580 2440 2280
500 2930 2640 2450 2320 2170
600 2830 2540 2360 2220 2080

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 60 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 3460 3160 2960 2810 2640
400 3290 2990 2780 2640 2470
500 3160 2850 2650 2510 2350
600 3050 2740 2550 2400 2250

Chicago Metallic™ Bandraster + Standard Z deflection

 Maks. jänneväli (mm) - enimmäistaipuma = L/500 (maks. 4 mm)
Z-profiili 70 mm Z-profiilien asennusväli Ripustimen enimmäisetäisyys (mm)
Kantavuus kg/m²
3 5 7 9 12
300 3770 3450 3230 3070 2880
400 3590 3260 3040 2880 2700
500 3450 3120 2900 2740 2570
600 3330 3000 2790 2630 2460
Back
Back
Back
Takaisin

Profiilit ja Lisävarusteet

Tarvikkeet

Komponentin kuvausus Korkeus Tuoteryhmä Pakkaus
Bandraster muut järjestelmän osat
3051.tif Jatkopala pääkannattimelle 50 mm BR50 LC Pakkaustiedot
3053.tif Lukituskappale välilistalle 50 mm BR50 CC Pakkaustiedot
3054.tif Seinäkiinnike 50 mm BR50 WC Pakkaustiedot
3052.tif Litteä ripustin 50 mm:n bandrasterille 100 BR50 H Pakkaustiedot
3055.tif Taivutettu ripustin 50 mm:n bandrasterille 84,5 BR50 HB Pakkaustiedot
Nonius ripustin
3235.tif Nonius-ripustin bandraster 50 mm, alaosa 133,3 NH BR50 Pakkaustiedot
Asennusklipsi
Wall spring fixt_v3.tif Reunajousi FIXT WSF Pakkaustiedot

Seinälistat

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
L-lista
1438.tif L-seinäkulma 32x19 mm 3050 32 19 L19x32 Matt White 11 Pakkaustiedot
Kaksoiskulmalista
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Kaksoiskulmalista, W-kirjaimen muoto, H, 3050 3050 15 7,8 W8x12 Värit Pakkaustiedot

Z-section

Komponentin kuvausus Korkeus Leveys Tuoteryhmä Pakkaus
Z-section
Z40H.tif Z-profiili 70 mm koukulla 70,6 19 Z70 HOOK Pakkaustiedot
Z40.tif Z-profiili 40 mm 40,6 19 Z40 Pakkaustiedot
Z40H.tif Z-profiili 40 mm koukulla 40,6 19 Z40 HOOK Pakkaustiedot
Z50.tif Z-profiili 50 mm 50 19 Z50 Pakkaustiedot
Z40H.tif Z-profiili 50 mm koukulla 50 19 Z50 HOOK Pakkaustiedot
Z70.tif Z-profiili 70 mm 70,6 19 Z70 Pakkaustiedot

Pääkannatin

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
Bandraster
3050 wo slots.tif Bandraster-pääkannatin 50 mm - ilman aukkoja 3600 35,4 50 BR50 Värit Pakkaustiedot
3100.tif Bandraster-pääkannatin 100 mm - ilman aukkoja 3600 35,4 100 BR100 Värit Pakkaustiedot
3125.tif Bandraster-pääkannatin 125 mm 3600 35,4 125 BR125 Valkoinen 001 Pakkaustiedot
3150.tif Bandraster-pääkannatin 150 mm 3600 35,4 150 BR150 Valkoinen 001 Pakkaustiedot
3075.tif Bandraster-pääkannatin 75 mm 3600 35,4 75 BR75 Värit Pakkaustiedot
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin

Lataukset

documents





pdf
DoP-RFN-ACCNONIUS-D02 - Nonius-ripustin bandraster 50 mm, alaosa
DoP-RFN-ACCNONIUS-D02 - Nonius-ripustin bandraster 50 mm, alaosa

pdf
DoP-RFN-ACCBR-C02 - Seinäkiinnike 50 mm
DoP-RFN-ACCBR-C02 - Seinäkiinnike 50 mm

pdf
DoP-RFN-ACCVA-D03 - Reunajousi FIXT
DoP-RFN-ACCVA-D03 - Reunajousi FIXT

pdf
DoP-RFN-PTLR-A03 - L-seinäkulma 32x19 mm
DoP-RFN-PTLR-A03 - L-seinäkulma 32x19 mm

pdf
DoP-RFN-BRS150MG-A02 - Bandraster-pääkannatin 150 mm
DoP-RFN-BRS150MG-A02 - Bandraster-pääkannatin 150 mm

pdf
DoP-RFN-Z4019MF-A02 - Z-profiili 40 mm koukulla
DoP-RFN-Z4019MF-A02 - Z-profiili 40 mm koukulla

pdf
DoP-RFN-Z5019MF-A02 - Z-profiili 50 mm koukulla
DoP-RFN-Z5019MF-A02 - Z-profiili 50 mm koukulla

pdf
DoP-RFN-Z7019MF-A02 - Z-profiili 70 mm koukulla
DoP-RFN-Z7019MF-A02 - Z-profiili 70 mm koukulla

pdf
DoP-RFN-PTW-A02 - Kaksoiskulmalista, W-kirjaimen muoto, H, 3050
DoP-RFN-PTW-A02 - Kaksoiskulmalista, W-kirjaimen muoto, H, 3050

pdf
DoP-RFN-BRS50MF-A02 - Bandraster-pääkannatin 50 mm - ilman aukkoja
DoP-RFN-BRS50MF-A02 - Bandraster-pääkannatin 50 mm - ilman aukkoja

pdf
DoP-RFN-ACCSUSPBR-A02 - Taivutettu ripustin 50 mm:n bandrasterille
DoP-RFN-ACCSUSPBR-A02 - Taivutettu ripustin 50 mm:n bandrasterille

pdf
DoP-RFN-BRS75MF-A02 - Bandraster-pääkannatin 75 mm
DoP-RFN-BRS75MF-A02 - Bandraster-pääkannatin 75 mm

pdf
DoP-RFN-BRSC100MF-A03 - Bandraster-pääkannatin 100 mm - ilman aukkoja
DoP-RFN-BRSC100MF-A03 - Bandraster-pääkannatin 100 mm - ilman aukkoja

pdf
DoP-RFN-BRS125MG-A02 - Bandraster-pääkannatin 125 mm
DoP-RFN-BRS125MG-A02 - Bandraster-pääkannatin 125 mm

pdf
Chicago Metallic Bandraster + Standard Z | Tuotetietokannat
Chicago Metallic Bandraster + Standard Z | Tuotetietokannat

pdf
